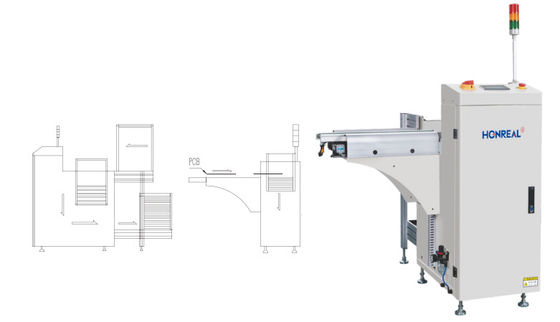

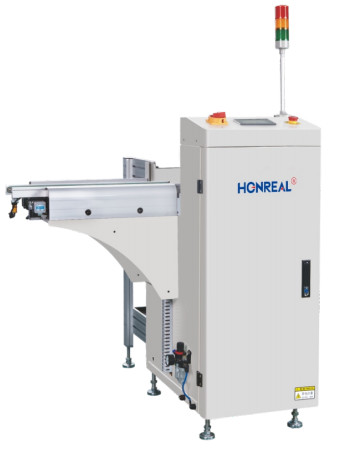

高品質の自動L形PCBマガジン卸荷機 印刷回路板のSMT生産ライン
製品紹介
1この装置は,SMT生産ラインの終わりにマガジンにPCBを収集するために使用されます.
2安定した信頼性の高いPLC制御システム
3操作が簡単でLEDタッチスクリーン制御インターフェース
4. 上部と下部の3点の気圧式クランプは,マガジンを並べ替えるためのものです.
5. 効果的な推力設計により,PCBが壊れずに保たれる.
6. 2 弾薬の積載能力
7方向は左から右へ,右から左へ (オプション)
8機械の故障を常に監視する.
9安定した設計;
10.SMEMAポートは互換性がある
|
技術パラメータ
|
|
| 機能 | この機器は,SMT生産ラインの終わりにマガジンにPCBを収集するために使用されます. |
|
PCBの厚さ
|
ミニ0.6mm |
|
雑誌番号
|
トランスポートアップ:1pcs, トランスポートダウン:1ps, (またはカスタマイズ) |
|
ステップピッチを選択
|
1〜4 (ステップピッチは10mm) |
|
PCBの読み込み時間
|
約6秒 |
|
マガジン交換時間
|
約30秒 |
|
輸送方向
|
左から右へ/右から左へ (オプション) |
|
輸送高度
|
900±20mm (またはカスタマイズ) |
|
空気圧
|
4〜6バー MAX10L/分 |
|
電源
|
100-230V AC (カスタマイズ) シングルフェーズ,MAX 300V/A |
|
仕様
|
||||
|
モデル番号
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| PCBのサイズ (L×W) 〜 (L×W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ (530x460) |
| 機械のサイズ (L×W×H) mm | 1180×1130×1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
| マガジンサイズ (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 体重 | 170kg | 150kg | 170kg | 185kg |
我々は誰なのか
シェンzhen Honreal Technology Co., Ltdは,SMT機器の研究,開発,生産,販売に焦点を当てた国家ハイテク企業として認識されています.世界各地の 電子企業に サービスを提供しています設立以来,Honrealは技術的進歩に 専念してきました.品質をその存在にとって不可欠だと考える独立研究開発を強調し,革新を絶え間なく追求しています. 継続的な努力の結果,同社はいくつかのハイテク発明特許を取得しました.
